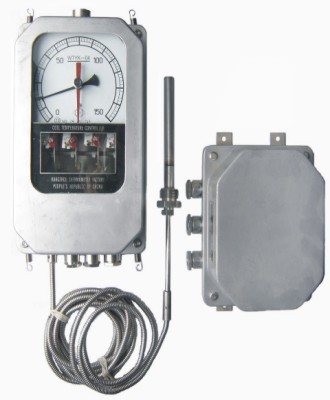

BWR-04系列绕组温控器采用附加温升原理，模拟测量变压器顶层油温与绕组对油的平均温升叠加后的温度，其工作原理是通过电流互感器取出与负荷成正比的电流，经电源匹配器调整后，输入到嵌装在温控器弹性元件内的电热元件，电热元件产生的热量使弹性元件产生一个附加位移，从而产生附加温升。
带有四组可在全量程范围内自由设定的大容量温控开关，分别用于冷却系统的启动、关闭和输出报警信号等。
BWR-04A型输出（30～800）Ω电阻信号；
BWR-04型输出（4～20）mA电流信号，工作电源由二次仪表（数显仪）提供；
BWR-04J型输出（4～20）mA电流信号，工作电源直接由表头提供。
绕组温控器本体主要技术参数：
1）正常工作条件：（-40～+55）℃；防护等级：IP55
2）测量范围：（0～150）℃，线性刻度
3）精度等级：2.0级
4）接点动作误差：±4℃；切换差：（6±2）℃
5）接点容量：AC220V、5A或DC27V、10A
6）温包尺寸：Φ14×150；安装螺纹：M27×2
7）安装尺寸：三孔安装144×210
电源匹配器的选用及主要技术参数
根据变压器电流互感器CT二次额定电流Ip值可确定电源匹配器的型号
|
型号 |
变压器电流互感器二次额定电流Ip（A） |
|
DP-A |
5≥Ip＞3 |
|
DP-B |
3≥Ip＞2 |
|
DP-C |
2≥Ip＞1 |
|
DP-D |
1≥Ip＞0.61 |
注：也可选用A、B、C、D通用型，但在接线时仍需先确定型号再按相应线端接线。
